SATEL USB-RS átalakító

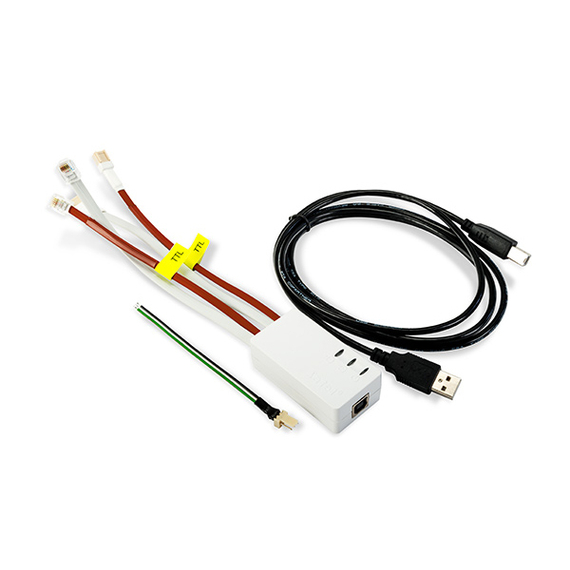

A SATEL USB-RS átalakító egy ipari kivitelű interfészmodul, amely lehetővé teszi SATEL biztonságtechnikai eszközök számítógépes csatlakoztatását USB interfészen keresztül. A termék célja az RS-232 TTL szintű kommunikáció biztosítása olyan környezetekben, ahol a hagyományos soros port nem áll rendelkezésre. A modul elsősorban technikusok, telepítők és rendszermérnökök számára készült, akik SATEL riasztóközpontokat, bővítőmodulokat vagy kommunikátorokat konfigurálnak és karbantartanak.
Funkcionális jellemzők
- USB–RS-232 TTL átalakítás: Lehetővé teszi a számítógép USB portján keresztül történő kommunikációt TTL szintű RS-232 interfésszel rendelkező SATEL eszközökkel.
- Kompatibilitás: Támogatja az RS-232-PIN5 és RS-232(TTL)-PIN3 típusú SATEL csatlakozókat, RJ kivitelben is.
- Plug & Play működés: Illesztőprogram telepítése után automatikusan COM portként jelenik meg a rendszerben.
- Mechanikai kialakítás: Kompakt méret és robusztus burkolat, amely lehetővé teszi a szűk szerelési helyeken történő alkalmazást.
- Alternatív felhasználás: Kiváltja a DB9FCRJSET és DB9FRJSET típusú átalakítókat.
Alkalmazási területek
Az átalakító elsősorban SATEL INTEGRA, VERSA és CA sorozatú riasztóközpontok, valamint azok bővítő- és kommunikációs moduljai konfigurálására szolgál. Használata különösen ajánlott olyan számítógépek esetében, amelyek nem rendelkeznek natív RS-232 porttal, de szükséges a közvetlen, TTL szintű soros kommunikáció.
Műszaki specifikációk
| Paraméter | Érték |
|---|---|
| Kommunikációs interfész (PC oldal) | USB 2.0 (B típusú csatlakozó) |
| Kommunikációs interfész (SATEL oldal) | RS-232 TTL (PIN5 vagy PIN3, RJ csatlakozó) |
| Adatátviteli sebesség | Max. 115200 baud |
| Kábel hossza | 1,8 méter |
| Méretek (h × sz × m) | 67 × 34 × 21 mm |
| Burkolat anyaga | Műanyag (ABS) |
| Üzemi hőmérséklet | 0 °C – +50 °C |
| Tápegység | USB buszon keresztül (5 VDC) |
| Kompatibilis operációs rendszerek | Windows 7 / 8 / 10 / 11 (32/64 bit) |
| Származási ország | Lengyelország |
| Garanciaidő | 36 hónap |
Telepítési és használati megjegyzések
A készülék használatához szükséges USB illesztőprogram elérhető a gyártó hivatalos támogatási oldalán. Az eszköz csatlakoztatása után a rendszer egy virtuális COM portot hoz létre, amely a SATEL programozószoftverekkel (pl. DLOADX, DLOAD10) kompatibilis. A megfelelő működés érdekében javasolt a gyári kábelezés és csatlakozási sorrend betartása.
Megjegyzés
Az átalakító kizárólag TTL szintű RS-232 kommunikációra alkalmas. Nem használható közvetlenül hagyományos, ±12 V szintű RS-232 interfészekkel. A nem megfelelő csatlakoztatás az eszköz károsodásához vezethet.
