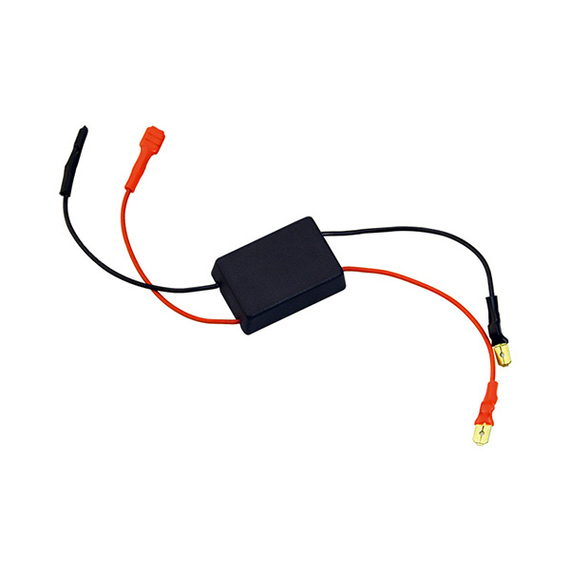

SATEL Akkumulátor Mélykisülés Elleni Védő Modul
A SATEL akkumulátor mélykisülés elleni védő modul egy ipari felhasználásra tervezett elektronikai egység, amely megakadályozza az ólom-savas akkumulátorok káros mélykisülését. A modul automatikusan leválasztja a terhelést, ha az akkumulátor feszültsége a beállított küszöb alá csökken, ezzel védve az akkumulátor celláit a túlzott kisütéstől. A készülék különösen hasznos olyan rendszerekben, ahol nincs beépített akkumulátorvédelem, például biztonságtechnikai, távfelügyeleti vagy off-grid alkalmazásokban.
Funkcionális jellemzők
- Automatikus leválasztás: A modul megszakítja a terhelési áramkört, ha az akkumulátor feszültsége a beállított minimum alá csökken.
- Visszakapcsolási hiszterézis: A rendszer csak akkor kapcsol vissza, ha az akkumulátor feszültsége eléri a visszakapcsolási küszöböt, így elkerülhető a kapcsolgatás.
- Alacsony önfogyasztás: A modul minimális áramot vesz fel, így nem terheli feleslegesen az akkumulátort.
- Egyszerű telepítés: Kompakt kivitel, csavaros sorkapcsok a gyors bekötéshez.
- Passzív hűtés: Nincs szükség aktív hűtésre, a működés teljesen zajtalan.
- Mechanikai védelem: Robusztus műanyag ház, falra vagy DIN-sínre szerelhető kivitel.
Alkalmazási területek
- Riasztórendszerek és biztonságtechnikai vezérlőegységek
- Kommunikációs berendezések (pl. GSM modulok, IP átjátszók)
- Off-grid napelemes rendszerek
- Mobil megfigyelőrendszerek, ideiglenes telepítések
- Energiafüggetlen adatgyűjtő egységek
Műszaki specifikációk
| Műszaki paraméter | Érték |
|---|---|
| Üzemi feszültségtartomány | 10 – 15 V DC |
| Leválasztási feszültségküszöb | kb. 10,5 V DC (±5%) |
| Visszakapcsolási feszültség | kb. 12,5 V DC (±5%) |
| Maximális terhelési áram | 5 A folyamatos, 7 A csúcsterhelés (max. 60 s) |
| Nyugalmi áramfelvétel | < 2 mA |
| Üzemi hőmérséklet-tartomány | -10 °C – +55 °C |
| Relé típusa | Mechanikus, 1x záró kontaktus |
| Mechanikai kivitel | Műanyag ház, falra vagy DIN-sínre szerelhető |
| Védelmi osztály | IP20 (beltéri használatra) |
| Méretek | 65 × 45 × 25 mm |
| Tömeg | kb. 40 g |
| Gyártó | SATEL Sp. z o.o. (Lengyelország) |
| Garancia | 36 hónap |
Telepítési és üzemeltetési megfontolások
A modul bekötése során ügyelni kell a polaritás helyes csatlakoztatására, valamint a terhelés és az akkumulátor megfelelő méretezésére. A leválasztási küszöb nem állítható, ezért a modul elsősorban 12 V-os ólom-savas akkumulátorokkal való használatra javasolt. A készülék nem tartalmaz biztosítékot, ezért a rendszerbe külső biztosíték beépítése ajánlott a túláramvédelem érdekében.
Összegzés
A SATEL mélykisülés elleni védő modul megbízható és hatékony megoldást kínál akkumulátoros rendszerek védelmére. A készülék alkalmazása jelentősen csökkenti az akkumulátorok idő előtti elhasználódásának kockázatát, miközben hozzájárul a rendszer üzembiztonságának fenntartásához. A kompakt kialakítás, az alacsony fogyasztás és az egyszerű integrálhatóság révén ideális választás szakemberek és rendszerintegrátorok számára.
