SATEL Relé modul, 12 V DC nagy áramerősségű és OC kimenetekkel vezérelhető, 4 relé kimenet (2 db 48V/4A, 2 db 400VAC/250VDC/8A
15,620 Ft

SATEL Relé modul, 12 V DC nagy áramerősségű és OC kimenetekkel vezérelhető, 4 relé kimenet (2 db 48V/4A, 2 db 400VAC/250VDC/8A

satel_promo_optimized.png?1707681997838

StátuszRendelésre szállított termék Gyártói cikkszámSA-MP-1 GyártóSATEL EAN kód5905033334045 Garancia3 év TerméktípusRiasztó Egyéb kiegészítőkKábel átalakító Relé kimenetek4
Vásárlási információ

SATEL Relé modul – 12 V DC, nagy áramerősségű és OC kimenetekkel vezérelhető

Gyártó: SATEL

Származási ország: Lengyelország

Garancia: 3 év

Termékáttekintés

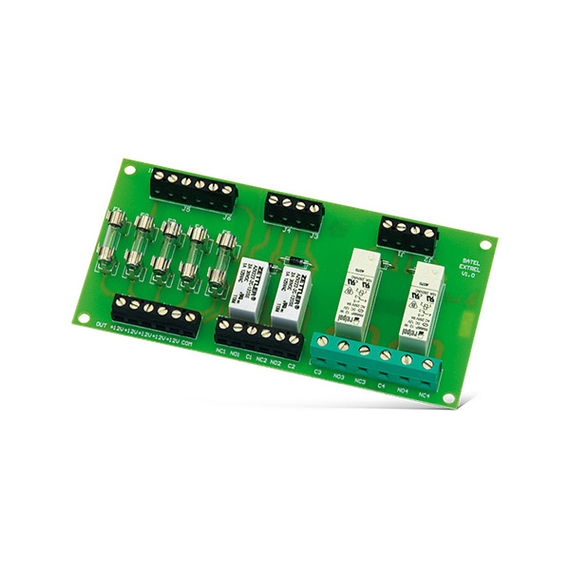

A SATEL relé modul egy ipari alkalmazásokhoz tervezett, 12 V DC tápfeszültséggel működő reléegység, amely lehetővé teszi különféle elektromos berendezések megbízható kapcsolását OC (open collector) vezérlőjelekkel. A modul négy független relét tartalmaz, amelyek különböző feszültség- és áramterhelhetőséggel rendelkeznek, így széles körű felhasználást tesznek lehetővé biztonságtechnikai, automatizálási és vezérléstechnikai rendszerekben.

Főbb jellemzők

  • Tápfeszültség: 12 V DC
  • Vezérlés: OC (open collector) kimenetekkel kompatibilis
  • Relék száma: 4 db
  • Relé kimenetek terhelhetősége:
    • Relé 1–2: max. 48 V / 4 A (alacsony feszültségű alkalmazásokhoz)
    • Relé 3–4: max. 400 VAC vagy 250 VDC / 8 A (nagyfeszültségű kapcsolásokhoz)
  • Kivitel: ipari minőségű, megnövelt mechanikai és elektromos élettartam
  • Kompatibilitás: SATEL vezérlőegységek és más OC kimenetes rendszerek
  • Szerelhetőség: DIN-sínre vagy felületre szerelhető kivitel

Alkalmazási területek

A relé modul alkalmas különféle vezérlési feladatok ellátására, különösen olyan rendszerekben, ahol a nagy áramterhelésű kapcsolás és az OC vezérlés együttes jelenléte szükséges:

  • Riasztórendszerek kimeneti bővítése
  • Beléptető rendszerek perifériáinak vezérlése (zárak, mágnesek)
  • Kapunyitó és sorompó automatizálás
  • Világítási körök vagy ventilátorok kapcsolása
  • Ipari gépek és folyamatvezérlő rendszerek kapcsolóegységeként

Szakmai előnyök

  • OC vezérlésű rendszerekhez közvetlenül illeszthető
  • Különböző terhelési igényekhez optimalizált relék
  • Stabil működés ipari környezetben (hőmérséklet, interferencia)
  • Egyszerű integráció meglévő SATEL rendszerekbe
  • Hosszú élettartamú relék (mechanikai élettartam: >10⁷ ciklus)

Műszaki adatok

Paraméter Érték
Tápfeszültség 12 V DC ±10%
Relék száma 4 db
Relé 1–2 terhelhetőség Max. 48 V / 4 A (DC vagy AC)
Relé 3–4 terhelhetőség Max. 400 VAC vagy 250 VDC / 8 A
Vezérlőjel típusa OC (open collector), aktív alacsony szint
Relé típusa Elektromechanikus, SPDT (váltóérintkezős)
Mechanikai élettartam >10⁷ kapcsolási ciklus
Üzemi hőmérséklet -10 °C – +55 °C
Burkolat típusa Műanyag, DIN-sín kompatibilis
Méretek 105 × 75 × 30 mm
Garancia 3 év
Származási hely Lengyelország

Összegzés

A SATEL 12 V DC relé modul megbízható és sokoldalú megoldást kínál szakemberek számára, akik OC vezérlésű rendszerekhez keresnek nagy terhelhetőségű kapcsolóegységet. A különböző reléterhelhetőségek lehetővé teszik a modul rugalmas alkalmazását alacsony- és nagyfeszültségű áramkörökben egyaránt. Robusztus kivitele és ipari specifikációi révén hosszú távú, stabil működést biztosít még kedvezőtlen környezeti feltételek mellett is.


Általános specifikáció
Státusz
Rendelésre szállított termék
Gyártói cikkszám
SA-MP-1
Gyártó
SATEL
EAN kód
5905033334045
Garancia
3 év
Terméktípus
Riasztó
Riasztó specifikációk
Kapcsolódás
  • Vezetékes
Vezeték nélküli
Nem
Doboz: akkumulátornak hely
Nem
Doboz: előrefúrt lyukak
Nem
Egyéb kiegészítők
  • Kábel átalakító
Érzékelő típusa
Nem
Érzékelő: elmozdítás
Nem
Érzékelő: füst
Nem
Érzékelő: hangjelzés
Nem
Érzékelő: hőmérséklet
Nem
Érzékelő: hősebesség
Nem
Érzékelő: kisállatvédett
Nem
Érzékelő: láng
Nem
Érzékelő: mennyezeti
Nem
Érzékelő: MW
Nem
Érzékelő: nyitásérzékelő
Nem
Érzékelő: PIR
Nem
Érzékelő: PIR + MW
Nem
Érzékelő: PIR + üvegtörés
Nem
Érzékelő: redőny
Nem
Érzékelő: rejtett kamera
Nem
Érzékelő: rezgés
Nem
Érzékelő: vízkiömlés
Nem
Ethernet kommunikáció
Nem
Hang- és fényjelző: kifújás elleni védelem
Nem
Kezelő: partíciókezelő
Nem
Kezelő: RFID olvasó
Nem
Kezelő: zárvezérlés
Nem
Kültéri
Nem
Nyitásérzékelő: befúrható
Nem
Nyitásérzékelő: felületre szerelhető
Nem
Nyitásérzékelő: fém ajtókhoz
Nem
Nyitásérzékelő: kontaktus
Nem
Relé kimenetek
4
SIM kártya foglalat
Nem
Telefonos kommunikáció
Nem
Vezeték nélküli
Nem
