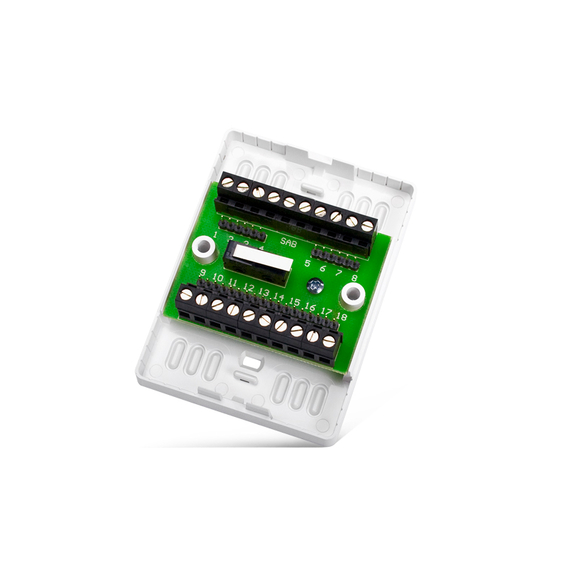

SATEL Kötődoboz – 18+2 csavaros jumperezett csatlakozóval, tamperrel
A SATEL kötődoboz egy ipari kivitelű, alacsony feszültségű rendszerekhez tervezett elosztódoboz, amelyet elsősorban elektronikus biztonságtechnikai rendszerek – például riasztók, beléptető rendszerek, videómegfigyelő hálózatok – strukturált kábelezéséhez és tápelosztásához használnak. A termék kialakítása lehetővé teszi több áramkör megbízható, áttekinthető és biztonságos bekötését, valamint a rendszer fizikai védelmét beépített tamperkapcsolóval.
Főbb jellemzők
- Csatlakozók: 18+2 db csavaros, jumperezett sorkapocs, max. 2,5 mm² vezetékhez
- Üzemi feszültség: Max. 24 V AC/DC
- Tamper védelem: Mechanikus tamperkapcsoló a fedél eltávolításának érzékelésére
- Ház: Nagy szilárdságú, ütésálló ABS műanyag
- Jelölhető csatlakozók: Sorszámozható pozíciók a gyors azonosításhoz
- Szerelhetőség: Fali rögzítéshez kialakított furatok
- Felhasználási környezet: Beltéri vagy védett kültéri alkalmazás (IP védettség nem specifikált)
Részletes ismertetés
A doboz belsejében elhelyezett 18+2 jumperezett sorkapocs lehetővé teszi a tápfeszültség vagy más alacsony feszültségű jelek elosztását több irányba. A jumperezett kialakítás révén a csatlakozók között galvanikus kapcsolat van, ami megkönnyíti a párhuzamos bekötéseket, például érzékelők vagy modulok tápellátásánál.
A tamperkapcsoló mechanikus működésű, és a doboz fedelének eltávolításakor zár vagy bont egy kontaktust, amely közvetlenül beköthető a riasztórendszer tamper bemenetére. Ez lehetővé teszi a doboz illetéktelen nyitásának azonnali detektálását.
A ház anyaga nagy ütésállóságú ABS műanyag, amely megfelelő védelmet nyújt mechanikai behatásokkal szemben. A doboz kialakítása lehetővé teszi a falra történő rögzítést, a hátlapon kialakított rögzítőfuratok segítségével. A csatlakozók sorszámozása elősegíti a dokumentált és átlátható kábelezést, különösen összetett telepítések esetén.
A termék maximális feszültségtűrése 24 V AC/DC, így kompatibilis a legtöbb biztonságtechnikai és vezérlőrendszerrel. A csatlakozók 2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, ami lehetővé teszi akár nagyobb áramterhelésű ágak bekötését is.
Felhasználási területek
- Riasztórendszerek táp- és jelelosztása
- Beléptető rendszerek kábelezési csomópontjai
- IP és analóg kamerarendszerek tápelosztása
- Hozzáférés-vezérlési modulok központi bekötése
- Alacsony feszültségű vezérlőhálózatok strukturált elosztása
Műszaki adatok
| Paraméter |
Érték |
| Csatlakozók típusa |
Csavaros sorkapocs, jumperezett |
| Csatlakozók száma |
18+2 pozíció |
| Maximális vezeték keresztmetszet |
2,5 mm² |
| Üzemi feszültség |
Max. 24 V AC/DC |
| Ház anyaga |
ABS műanyag (nagy ütésállóságú) |
| Tamperkapcsoló |
Mechanikus, záró/nyitó kontaktus |
| Sorszámozható csatlakozók |
Igen |
| Rögzítési lehetőség |
Fali furatokkal |
| Származási ország |
Lengyelország |
| Garancia |
36 hónap |
Megjegyzések
A termék nem rendelkezik IP minősítéssel, ezért kültéri használat esetén csak védett, vízmentes környezetben alkalmazható. A tamperkapcsoló működéséhez szükséges, hogy a rendszer fogadni tudja a tamper bemenetet – ennek meglétét a telepítés előtt ellenőrizni szükséges.
Összegzés
A SATEL kötődoboz egy megbízható, szerelésbarát megoldás alacsony feszültségű rendszerek elosztási feladataihoz. A robusztus kivitel, a jól strukturált csatlakozási lehetőségek és a beépített tampervédelem révén ideális választás professzionális telepítésekhez, ahol a rendszer átláthatósága és fizikai védelme egyaránt fontos szempont.
