SATEL KNX modul, INTKNX2-be köthető, 8 csatornás, 2 független áramkörre 4 relével, NO/NC

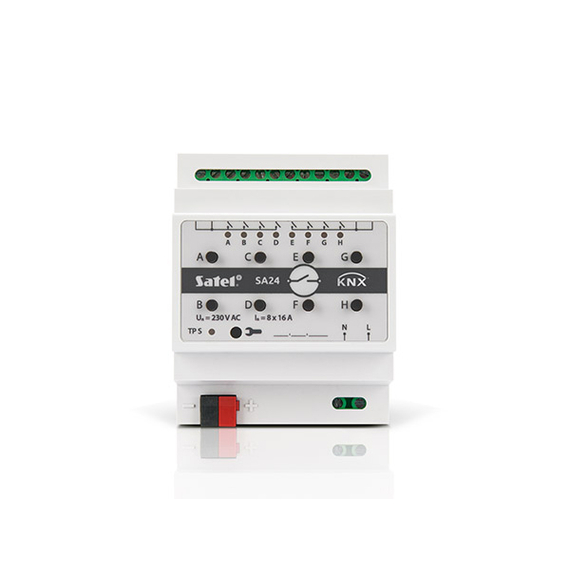

SATEL KNX 8 csatornás relémodul – INT-KNX2 kompatibilis

A SATEL KNX 8 csatornás relémodul egy ipari minőségű, moduláris felépítésű vezérlőeszköz, amelyet KNX épületautomatizálási rendszerekhez fejlesztettek ki. A modul lehetővé teszi nyolc független elektromos áramkör kapcsolását, és teljes mértékben kompatibilis az INT-KNX2 interfésszel. A készülék alkalmazható világítási, árnyékolástechnikai, HVAC és egyéb elektromos fogyasztók vezérlésére, ahol megbízható, programozható relékimenetekre van szükség.

Funkcionális jellemzők

8 független relékimenet, két logikailag elkülönített áramkörön (4-4 relé)

Maximális kapcsolási feszültség: 230 V AC

Maximális kapcsolási áram: 16 A (ellenállásos terhelés esetén)

Relék konfigurálhatók NO (normál nyitott) vagy NC (normál zárt) üzemmódban

Programozható logikai funkciók: AND, OR, XOR, időzítések, jelenetek, állapotkényszerítés

Választható viselkedés KNX buszvesztés vagy hálózati feszültség visszatérése esetén

Előlapi LED-es állapotjelzés és kézi vezérlőgomb minden csatornához

DIN sínre szerelhető kivitel (EN 60715 szabvány szerint)

Műszaki specifikáció

Relékimenetek száma	8 (2×4 relé, független áramkörök)
Kapcsolható feszültség	Max. 230 V AC
Kapcsolható áram	Max. 16 A (cosφ = 1)
Induktív terhelhetőség	Max. 10 A (cosφ = 0,6)
Túlfeszültség-állóság	80 A / 20 ms (IEC 61000-4-5 szerint)
Relé kontaktus típusa	Váltóérintkező (SPDT), NO/NC konfigurálható
Programozható funkciók	Logikai műveletek, időzítések, jelenetek, állapotkényszerítés, biztonsági funkciók
KNX buszvesztés esetén	ON / OFF / utolsó ismert állapot
Hálózati feszültség visszatérésekor	ON / OFF / utolsó ismert állapot
Előlapi kezelőfelület	LED állapotjelző és kézi nyomógomb minden csatornához
Kommunikációs interfész	KNX TP1 (twisted pair), galvanikusan leválasztott
KNX interfész kompatibilitás	INT-KNX2 (SATEL)
Tápellátás	230 V AC ±10%, 50/60 Hz
Áramfelvétel	Max. 5 VA
Szerelés	35 mm-es DIN sín (EN 60715)
Méretek	105 × 90 × 65 mm (6 modul DIN szélesség)
Üzemi hőmérséklet	-5 °C – +45 °C
Tárolási hőmérséklet	-25 °C – +70 °C
Védettségi fokozat	IP20 (beltéri használatra)
Gyártó	SATEL Sp. z o.o. (Lengyelország)
Garanciaidő	24 hónap

Relékimenetek száma

8 (2×4 relé, független áramkörök)

Kapcsolható feszültség

Max. 230 V AC

Kapcsolható áram

Max. 16 A (cosφ = 1)

Induktív terhelhetőség

Max. 10 A (cosφ = 0,6)

Túlfeszültség-állóság

80 A / 20 ms (IEC 61000-4-5 szerint)

Relé kontaktus típusa

Váltóérintkező (SPDT), NO/NC konfigurálható

Programozható funkciók

Logikai műveletek, időzítések, jelenetek, állapotkényszerítés, biztonsági funkciók

KNX buszvesztés esetén

ON / OFF / utolsó ismert állapot

Hálózati feszültség visszatérésekor

ON / OFF / utolsó ismert állapot

Előlapi kezelőfelület

LED állapotjelző és kézi nyomógomb minden csatornához

Kommunikációs interfész

KNX TP1 (twisted pair), galvanikusan leválasztott

KNX interfész kompatibilitás

INT-KNX2 (SATEL)

Tápellátás

230 V AC ±10%, 50/60 Hz

Áramfelvétel

Max. 5 VA

Szerelés

35 mm-es DIN sín (EN 60715)

Méretek

105 × 90 × 65 mm (6 modul DIN szélesség)

Üzemi hőmérséklet

-5 °C – +45 °C

Tárolási hőmérséklet

-25 °C – +70 °C

Védettségi fokozat

IP20 (beltéri használatra)

Gyártó

SATEL Sp. z o.o. (Lengyelország)

Garanciaidő

24 hónap

Alkalmazási területek

A modul alkalmazható bármely KNX-alapú automatizálási rendszerben, ahol szükség van megbízható relévezérlésre. Tipikus felhasználási területek:

Világítási körök kapcsolása (beltéri és kültéri)

Redőnyök, zsaluziák és árnyékolók vezérlése

Fűtési és hűtési zónák vezérlése

Szellőztető és légkezelő rendszerek kapcsolása

Biztonságtechnikai rendszerek kimeneti vezérlése

Ipari automatizálási feladatok (pl. motorindítás, kontaktorvezérlés)

Előnyök szakemberek számára

Moduláris kialakítás, egyszerű DIN sínre szerelhetőség

Programozható logika ETS szoftveren keresztül

Stabil működés ipari környezetben is

Galvanikusan leválasztott KNX interfész a rendszerbiztonság érdekében

Helyi kézi vezérlés lehetősége karbantartás vagy tesztelés során

A SATEL KNX 8 csatornás relémodul megbízható és rugalmas megoldást kínál KNX rendszerek relévezérléséhez, megfelelve a professzionális épületautomatizálási követelményeknek.
