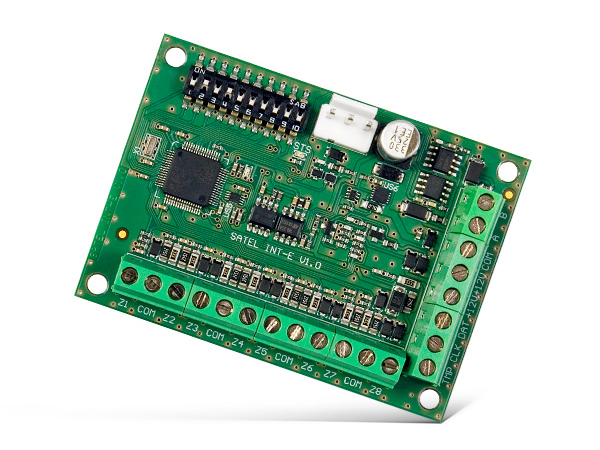

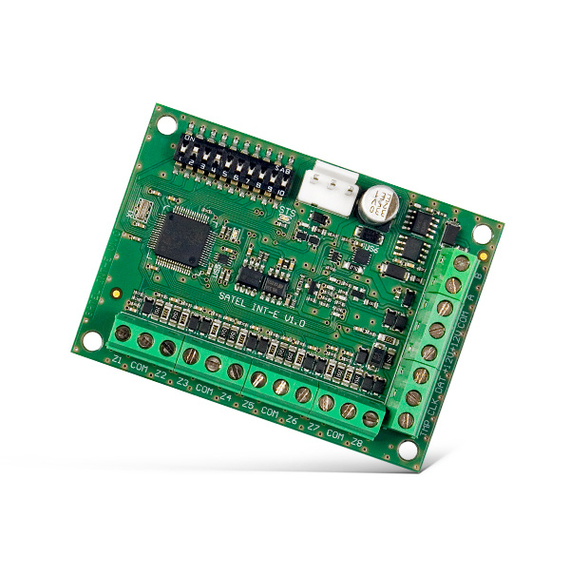

SATEL Zóna Bővítő Modul – 8 Bemenetes

A SATEL zóna bővítő modul egy nagy megbízhatóságú, integrálható egység, amelyet a SATEL INTEGRA, INTEGRA Plus, VERSA, PERFECTA és CA-64 központi vezérlőpanelek zónakapacitásának bővítésére terveztek. A modul lehetővé teszi különböző típusú érzékelők csatlakoztatását, valamint támogatja a fejlett vonalvégi ellenállás-konfigurációkat, így rugalmasan illeszthető a különböző telepítési környezetekhez.

Funkcionális jellemzők

• 8 független zónabemenet: Lehetővé teszi nyolc különálló érzékelő csatlakoztatását, bővítve a központi egység által felügyelhető területek számát.
• Érzékelőtípusok támogatása: Kompatibilis NO (normálisan nyitott), NC (normálisan zárt), redőny- és rezgésérzékelőkkel.
• Vonalvégi ellenállás konfiguráció: Egyszeres EOL, dupla EOL és háromszoros EOL támogatás (utóbbi csak INTEGRA Plus rendszerek esetén).
• Programozható lezáróellenállás: A zónabemenetekhez tartozó ellenállásértékek szoftveresen konfigurálhatók a rendszerigényekhez igazodva.
• Szabotázsvédelem: NC típusú szabotázsbemenet biztosítja a modul fizikai védelmét illetéktelen hozzáférés ellen.
• Kompatibilitás: Teljes mértékben integrálható SATEL INTEGRA, INTEGRA Plus, VERSA, PERFECTA és CA-64 rendszerekbe. A CA64E(PS) modul közvetlen helyettesítője.

Műszaki specifikációk

• Paraméter: Érték
• Zónabemenetek száma: 8
• Támogatott érzékelőtípusok: NO, NC, redőny-, rezgésérzékelők
• Vonalvégi ellenállás konfiguráció: Egyszeres EOL, dupla EOL, háromszoros EOL (csak INTEGRA Plus esetén)
• Programozható lezáróellenállás: Igen
• Szabotázsbemenet: NC típusú
• Tápfeszültség: 12 V DC
• Készenléti áramfelvétel: 35 mA
• Maximális áramfelvétel: 80 mA
• Dedikált tápegység: APS-412
• +12V kimenet terhelhetősége: 2.5 A / 12 V DC
• Működési hőmérséklet-tartomány: -10°C – +55°C
• Fizikai méret: 80 × 57 mm
• Származási ország: Lengyelország
• Garanciaidő: 3 év

Alkalmazási területek

A modul elsősorban riasztórendszerek zónabővítésére szolgál, lakossági, kereskedelmi és ipari környezetben egyaránt. Lehetővé teszi további érzékelők integrálását a meglévő rendszerbe, így növelve a lefedettséget és a biztonsági szintet. A különböző EOL konfigurációk révén a modul alkalmazkodik a különféle telepítési követelményekhez és kábelezési topológiákhoz.

Telepítési és üzemeltetési megjegyzések

A modul telepítése során figyelembe kell venni a vezérlőpanel típusát és a használt érzékelők jellemzőit. A háromszoros EOL konfiguráció kizárólag INTEGRA Plus rendszerekkel kompatibilis. A megfelelő működéshez ajánlott az APS-412 típusú dedikált tápegység használata. A +12V kimenet terhelhetősége lehetővé teszi további perifériák közvetlen tápellátását.

Összefoglalás

A SATEL zóna bővítő modul egy megbízható, technikailag fejlett eszköz, amely lehetővé teszi a SATEL biztonságtechnikai rendszerek rugalmas bővítését. A széleskörű érzékelőtámogatás, a konfigurálható ellenállásbeállítások és a kompatibilitás a SATEL vezérlőpanel-család tagjaival alkalmassá teszik professzionális telepítésekhez, ahol a rendszer méretezhetősége és megbízhatósága alapvető követelmény.
